Ascom - Support de montage en saillie pour unite de chambre
  • Nouveau
NUSP1H-HE

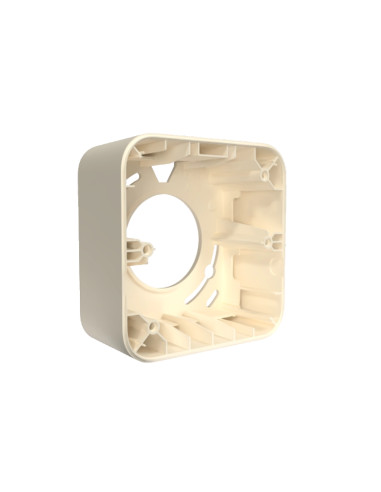

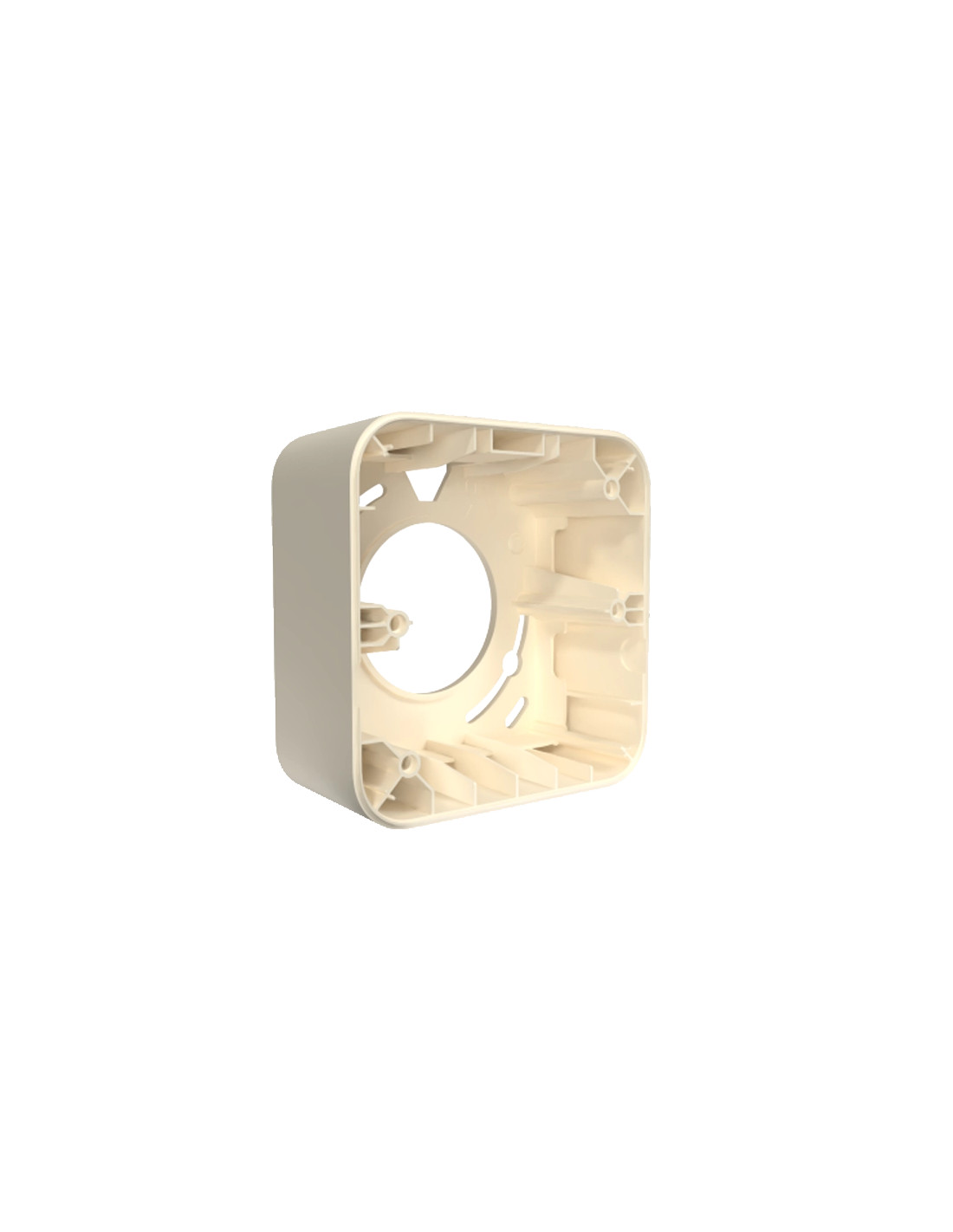

Ascom - Support de montage en saillie pour unite de chambre

NUSP1H-HE

  • Pose en saillie quand l’encastrement n’est pas possible
  • Volume augmenté : gestion propre des boucles et connecteurs
  • Multiples entrées de câble : gauche, droite, haut, arrière
  • Fixation flexible : sur boîte 60 mm ou directement au mur
  • Compatibilité : modules Ascom NUCR-HE, NUPC3-HE, NUCPS-HE, NUEPS-HE (et plus largement NUxxx-HE)
  • Exclusion : non compatible avec la série NUWxxx-HE (sans fil)
  • Sécurité & robustesse : boîtier PBT/PC UL94-V0, IP40, couleur blanc NCS S0300-N


Idéale en rénovation ou lorsque l’infrastructure ne permet pas une boîte d’encastrement, la NUSP1H-HE transforme une installation encastrée en installation propre en saillie. Sa profondeur (34 mm) libère de l’espace pour loger les connecteurs, boucles de câble et gaines, tout en conservant une esthétique alignée avec la gamme Ascom.

Cas d’usage typiques :

  • Murs pleins / pierre / béton où l’encastrement est complexe
  • Ajout tardif d’un point d’appel ou d’un module sans travaux lourds
  • Sites temporaires ou zones techniques où la maintenance rapide est prioritaire

Design & matériaux

Le boîtier en PBT/PC (classe UL94-V0) garantit une excellente tenue au feu et une bonne résistance mécanique. La teinte blanc NCS S0300-N s’harmonise avec les façades Ascom pour un rendu homogène sur le mur. Le format 1-gang (81 × 81 mm) est discret, avec une profondeur de 34 mm pour absorber confortablement le câblage.

Matériaux

  • Matériau (boîtier) : Enveloppe PBT/PC classée UL94-V0

  • Couleur : Boîtier blanc (NCS S0300–N)

  • Dimensions (H × L × P) : 81 × 81 × 34 mm (3,19 × 3,19 × 1,3 po)

  • Poids : 48,7 g (1,7 oz)

  • Montage : Boîte d’encastrement standard UE en plastique ou métal avec entraxe 60 mm (2,36 po) pour les fixations

Compatibilité

  • Compatibilité matérielle : Modules de la série NUxxx–HE, y compris : NUCR–HE, NUPC3–HE, NUCPS–HE, NUEPS–HE

  • Exclusions : Modules sans fil de la série NUWxxx–HE non pris en charge

Environnement

  • Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)

  • Température de stockage : −25 °C à 55 °C (−13 °F à 131 °F)

  • Humidité relative : 0 à 95 %, sans condensation à 40 °C (104 °F)

  • Indice de protection du boîtier : IP40

Accessoires

  • Cadre d’installation 1U, UE (P/N NUF1U-HE)

Les spécifications peuvent être modifiées sans préavis.
TD 93731EN / 25 juin 2025 / Ver. A

Conformité aux réglementations et normes

Déclaration de conformité : Conforme aux dates et amendements pertinents des normes indiquées dans la Déclaration de conformité.
Conformité réglementaire UE/AELE : REACH.
